Láminas acanaladas

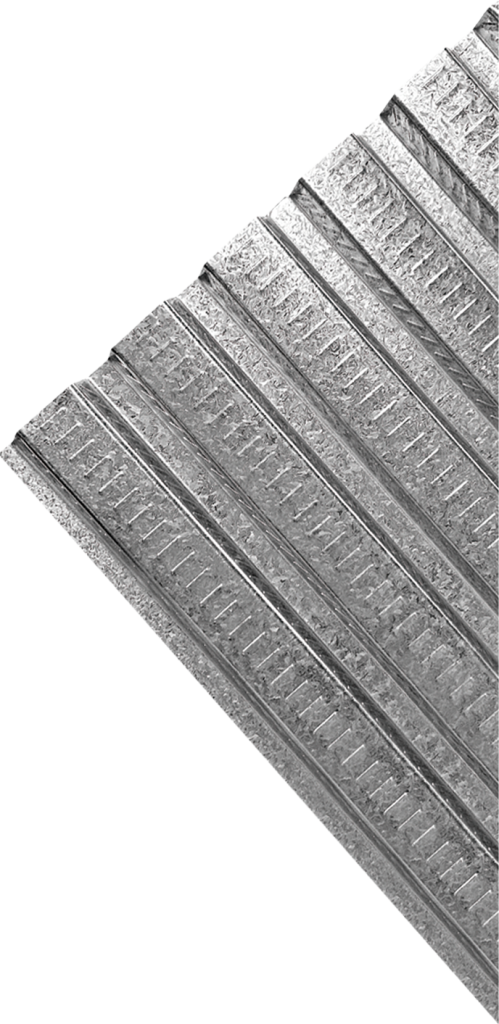

GS Deck 15

Lámina galvanizada estructural para entrepisos

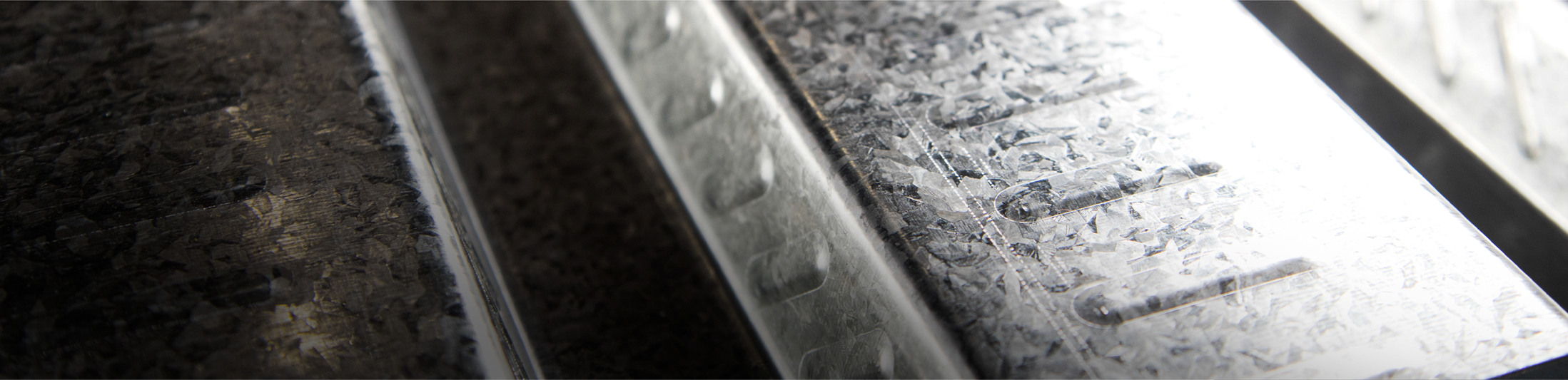

La unión de los traslapes ha sido diseñada para quedar oculta,

conservando visualmente una continuidad a lo largo del traslape longitudinal.

El trabajo se desarrolla con mayor velocidad de construcción logrando un importante ahorro en tiempo y dinero. Permite al constructor la utilización de pernos de cortante para hacer trabaiar en coniunto la losa con la estructura principal. Con lo anterior se obtienen estructuras más ligeras con un ahorro en peso de hasta 40%, así mismo al reducirse el peralte de las vigas se disminuye la altura del edificio con el consiguiente ahorro en muros y acabados.

DATOS TÉCNICOS

  • Disponible en galvanizado y opcional prepintado cuya pintura es aplicada en la cara del acanalado que no estará en contacto con el concreto.
  • Para necesidades especiales, se fabrica en largos desde 2.44 hasta 12.20 m.
  • Se produce en calibres 18 al 24.
  • EI SDI no acepta calibre 24, para este caso los calibres aceptados son el 18, 20 y 22.
Propiedades de la sección GS Deck 15 (SIN CONCRETO)
Calibre Espesor del diseño (in) Peso kg/m2 I+cm4/m I- (cm4/m) S cm3/m S- (cm3/m)
24 0.0209 6.02 13.71 16.76 5.95 6.35
22 0.0295 8.33 21.54 25.39 9.86 10.08
20 0.0358 10.02 27.67 31.09 13.16 13.02
18 0.0474 13.14 39.38 41.43 19.89 17.91
Inercia promedio de sección compuesta LAV (cm4/m)
Calibre Espesor de concreto 5 cm Espesor de concreto 6 cm Espesor de concreto 8 cm Espesor de concreto 10 cm Espesor de concreto 12 cm
24 318.69 439.46 765.68 1223.36 1833.94
22 346.15 476.26 826.27 1314.87 1963.71
20 375.25 515.18 890.43 1412.06 2191.93
18 424.6 581.1 999.3 1577.58 2338.29
Módulo de sección interior de sección compuesta SC (cm3/m)
Calibre Espesor de concreto 5 cm Espesor de concreto 6 cm Espesor de concreto 8 cm Espesor de concreto 10 cm Espesor de concreto 12 cm
24 32.78 39.47 53.31 67.66 82.33
22 39.67 47.8 64.66 82.2 100.16
20 47.2 56.9 77.1 98.17 119.78
18 60.55 73.03 99.2 126.64 154.88
Claros máximos sin apuntalamiento GS Deck 15
Calibre Apoyo t (cm)
5 cm 6 cm 8 cm 10 cm 12cm
24 1.24 1.19 1.11 1.04 0.99
1.63 1.57 1.47 1.39 1.32
1.65 1.59 1.49 1.41 1.34
22 1.53 1.47 1.36 1.28 1.21
2.04 1.96 1.82 1.72 1.63
2.06 1.98 1.84 1.74 1.65
20 1.86 1.78 1.64 1.53 1.45
2.49 2.38 2.21 2.07 1.96
2.52 2.41 2.23 2.09 1.98
18 2.43 2.31 2.12 1.98 1.86
2.95 2.83 2.62 2.45 2.31
3.05 2.92 2.71 2.53 2.39
Sobrecarga admisible (kg/m2­) Sin conectores
Calibre Espesor de concreto (cm) Separación entre apoyos (m)
1 1.2 1.4 1.6 1.8 2 2.2 2.4 2.6 2.8 3 3.2
24 5 2000 2000 1644 1155 820 580 402 267 - - - -
6 2000 2000 1900 1311 907 618 404 242 - - - -
8 2000 2000 2000 1553 1008 617 329 - - - - -
10 2000 2000 2000 1696 1003 508 - - - - - -
12 2000 2000 2000 1728 885 283 - - - - - -
22 5 2000 2000 2000 1537 1131 841 626 463 335 235 - -
6 2000 2000 2000 1780 1291 942 683 486 333 211 - -
8 2000 2000 2000 2000 1554 1081 731 464 257 - - -
10 2000 2000 2000 2000 1730 1129 683 345 - - - -
12 2000 2000 2000 2000 1809 1076 534 121 - - - -
20 5 2000 2000 2000 1943 1461 1115 859 665 514 394 297 218
6 2000 2000 2000 2000 1697 1280 972 738 556 411 294 199
8 2000 2000 2000 2000 2000 1562 1145 827 580 384 226 -
10 2000 2000 2000 2000 2000 1770 1238 834 519 270 - -
12 2000 2000 2000 2000 2000 1892 1243 750 366 - - -
18 5 2000 2000 2000 2000 1850 1407 1253 1004 809 656 531 430
6 2000 2000 2000 2000 2000 1613 1457 1157 923 737 587 464
8 2000 2000 2000 2000 2000 2000 1834 1425 1107 855 651 485
10 2000 2000 2000 2000 2000 2000 2000 1633 1227 905 645 432
12 2000 2000 2000 2000 2000 2000 2000 1768 1272 878 560 300
Sobrecarga admisible (kg/m2­) Con conectores
Calibre Espesor de concreto (cm) Separación entre apoyos (m)
1 1.2 1.4 1.6 1.8 2 2.2 2.4 2.6 2.8 3 3.2
24 5 2000 2000 2000 1996 1553 1236 1002 823 685 575 486 413
6 2000 2000 2000 1900 1815 1445 1171 963 801 673 569 484
8 2000 2000 2000 2000 2000 1862 1510 1242 1034 869 735 626
10 2000 2000 2000 2000 2000 2000 1849 1522 1267 1065 902 768
12 2000 2000 2000 2000 2000 2000 2000 1801 1500 1261 1068 910
22 5 2000 2000 2000 2000 1916 1530 1244 1027 858 724 616 527
6 2000 2000 2000 2000 2000 1795 1460 1206 1008 851 724 620
8 2000 2000 2000 2000 2000 2000 1893 1564 1308 1105 941 807
10 2000 2000 2000 2000 2000 2000 2000 1922 1608 1369 1157 993
12 2000 2000 2000 2000 2000 2000 2000 2000 1908 1613 1374 1179
20 5 2000 2000 2000 2000 2000 1792 1461 1209 1013 857 731 629
6 2000 2000 2000 2000 2000 2000 1721 1425 1194 1011 864 743
8 2000 2000 2000 2000 2000 2000 2000 1858 1558 1320 1128 971
10 2000 2000 2000 2000 2000 2000 2000 2000 1922 1629 1393 1200
12 2000 2000 2000 2000 2000 2000 2000 2000 2000 1938 1658 1428
18 5 2000 2000 2000 2000 2000 2000 1880 1560 1312 1115 956 826
6 2000 2000 2000 2000 2000 2000 2000 1857 1562 1328 1139 985
8 2000 2000 2000 2000 2000 2000 2000 2000 2000 1755 1506 1303
10 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 1874 1622
12 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 1940

Notas del GS Deck 15 (Sin conectores)

  1. Los valores de sobrecarga admisible mostrados en la tabla ya consideran el peso de la lámina y del concreto. La sobrecarga es considerada uniformemente distribuida y es lo disponible para colocar sobre el GS Deck 15, no es necesario factorizar la solicitación de carga.
  2. Para seleccionar el claro de apoyo adecuado, calibre y espesor de concreto se requiere el uso de esta tabla junto con la tabla Claros Máximos sin Apuntalamiento (consultar tabla en catálogo Alioacer | página 43).
  3. La aplicación de los valores de la tabla de sobrecarga admisible sin conectores están sujetos a que el GS Deck 15 está fijada a la estructura de soporte en cada valle mediante tornillos autoperforantes, soldadura y/o clavo de disparo y deberá tener restricción al giro de los bordes discontinuos de la losa con el uso de molduras fronteras metálicas fijas o también el uso de conectores.
  4. La tabla de sobrecarga admisible sin conectores no aplica en aquellas losas con apoyo en dos extremos solamente por dos muros y con bordes laterales sin apoyo.
  5. La tabla de sobrecarga admisible sin conectores no aplica para losas como el caso de estacionamiento de autos, ya que presentan cargas vivas móviles, en estos casos deberá apoyarse o consultar con un experto calculista.
  6. De acuerdo a las especificaciones vigentes del IMCYC (Instituto Mexicano del Cemento y del Concreto, A.C.) el concreto deberá mantener una resistencia a la compresión (f’c) de 200 kg/cm2 en su proporcionamiento, revenimiento, elaboración y manejo, o en su defecto a la norma aplicable que se tiene para un concreto con mínimo refuerzo y al ambiente indicado.
  7. Se recomienda utilizar concreto bombeado para disminuir el tiempo de colado y las juntas frías.
  8. En la fijación del GS Deck 15 a la estructura de soporte se recomienda primero un cosido en el sentido longitudinal a 30 cm utilizando tornillos autotaladrantes del tipo LAP, en cualquiera de los siguientes tipos ITW Buildex Teks: 10-16×3/4” HWH#1, 12-14×3/4” HWH#1, 1/4-14×7/8” HWH#1.
  9. Para la fijación del GS Deck 15 a la estructura de soporte por medio de soldadura, previamente se colocará una arandela galvanizada calibre 16 con perforación al centro de 3/8”, esta arandela se colocará en el valle del GS Deck 15 coincidiendo en cada apoyo y se aplicará soldadura en el centro corroborando el anclaje con la estructura soporte, esto es válido para los calibres 22 y 24 y para los calibres 18 y 20, solo se requiere aplicar el punto de soldadura de 3/8” de diámetro en cada valle.
  10. “El espesor de concreto equivale al espesor de concreto sobre la cresta del GS Deck 15.
    Se considera un espesor mínimo de concreto de 5 cm sobre la cresta.”
  11. Aliacer proporciona la presente información como soporte para el correcto uso y aplicación de sus productos, pero no se hace responsable de un mal uso o aplicación de la misma.

Notas del GS Deck 15 (Con conectores)

  1. Para la tabla de sobrecarga admisible con conectores aplica también las notas de la tabla de sobrecarga admisible sin conectores, pero se incluye la especificación del conector y su colocación.
  2. Los pernos de cortante (conectores) recomendados deberán ser del tipo TRW Nelson S3L de 3/4” de diámetro con una longitud de 3-3/8” el cual una vez instalado tenga una altura de 3” y sobresalga del peralte del GS Deck 15 al menos 1-1/2” presentando una última resistencia al corte de 21,000 lb.
  3. La cantidad de conectores que se deberán colocar en los valles del GS Deck 15 en relación con el calibre son: calibre 18 a 12, calibre 20 y 22 a 24 y en el calibre 24 a 36.
  4. Utilizando los métodos adecuados se verificará que el conector esté anclado correctamente a la estructura soporte.
  5. La cantidad de pernos indicados no se deberá sumar con los que resulten de un análisis de viga compuesta, se deberá colocar la cantidad y diámetro que resulte mayor de los cálculos.
