Láminas acanaladas

GSRN 100/35

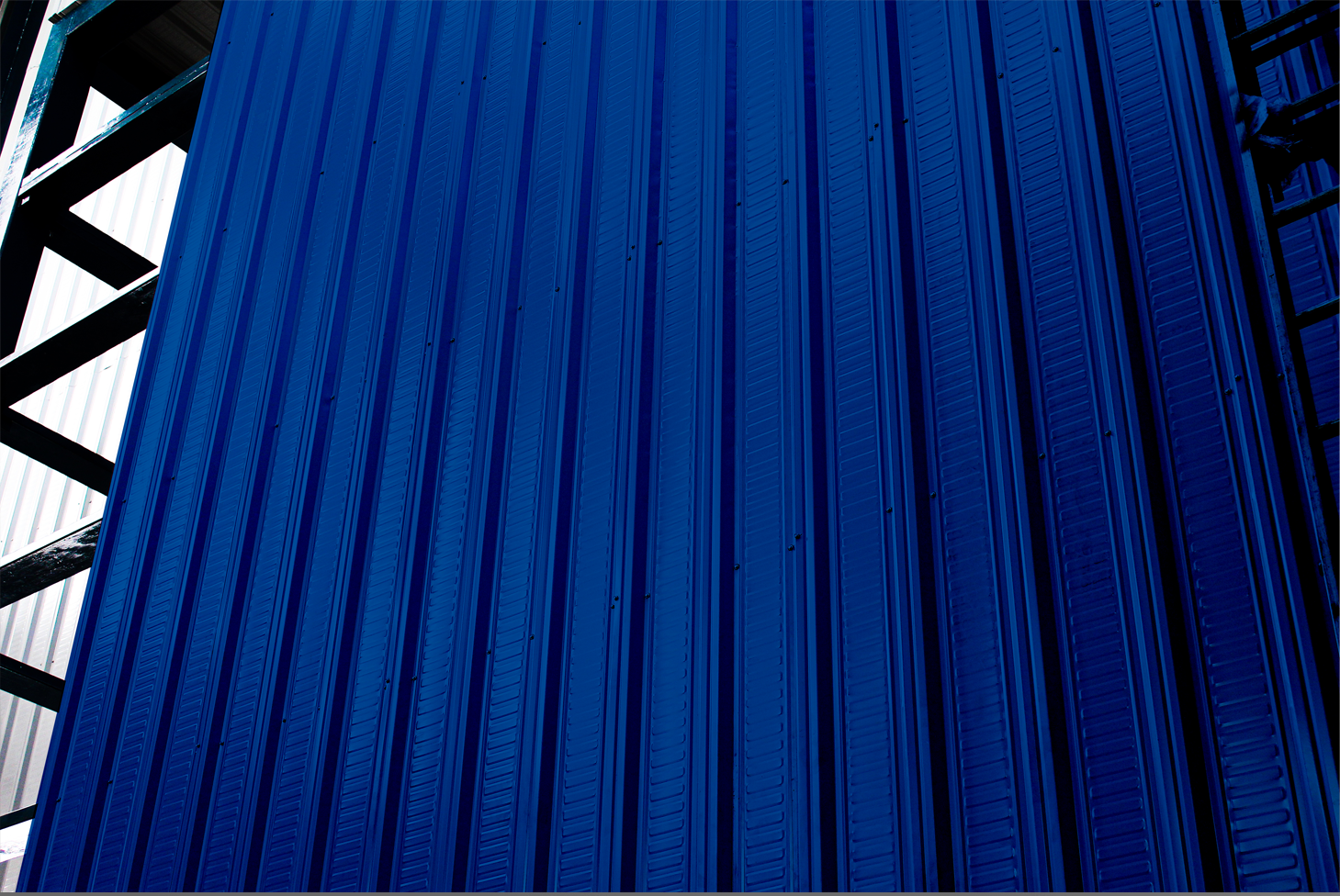

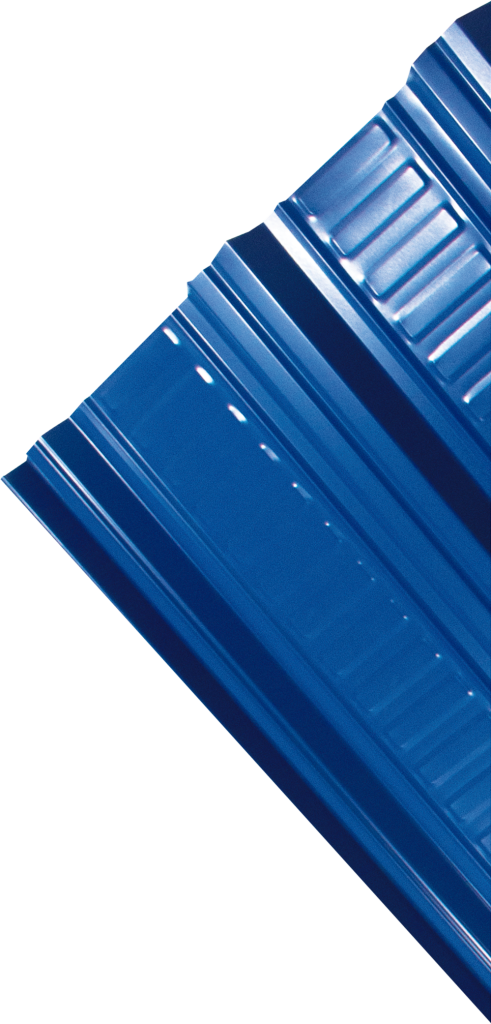

Lámina galvanizada acanalada para la construcción

Su alta resistencia estructural,

amplia capacidad de descarga pluvial, doble canal antisifón y su fácil instalación coloca a esta lámina como la más utilizada en el sector de la construcción, cubiertas, muros, entre otros.

DATOS TÉCNICOS

  • Disponible en galvanizado, aluminio-zinc y prepintado.
  • Disponible en largo estándar de 4.88, 5.50, 6.10 y 7.32 m.
  • Para necesidades especiales, se fabrica en largos desde 1.20 hasta 12.20 m.
  • Se fabrica en calibres del 22 al 26.
Propiedades de la sección+ GSRN 100/35 Acciones permisibles
Calibre Peso kg/m2 Compresión superior Compresión inferior VA MAX kg/m Reacción máxima
I+ cm4/m S+ cm3/m MMAX+ kg-m I- cm4/m S- cm3/m MMAX- kg-m Apoyo exterior kg/m Apoyo interior kg/m
26 4.68 10.57 4.42 68.95 6.86 3.68 57.41 1065 161 201
24 5.41 12.76 5.38 83.93 8.21 4.47 69.73 1452 208 317
22 7.6 18.53 8.05 125.58 12.53 7.11 110.92 2449 379 772
Capacidad de carga uniforme (kg/m2) GSRN 100/35
Condición de apoyo Calibre Claro máximo (metros) ++ Condición de carga 1.2 1.4 1.6 1.8 2 2.2 2.4
1 Simple 26 1.6 CV 378 277 211 166 133 - -
SV+++ 424 311 238 188 152 126 106
24 1.95 CV 466 337 257 202 162 133 111
SV+++ 515 378 289 299 185 153 129
22 2.25 CV - 512 385 302 244 200 167
SV+++ - 602 363 294 243 204 174
2 Simple 26 1.8 CV 314 230 175 137 110 - -
SV+++ 509 373 286 183 151 127 108
24 2 CV 387 279 213 167 134 110 91
SV+++ 620 455 348 275 223 184 155
22 2.65 CV - 452 339 266 214 176 146
SV+++ - - 521 412 333 276 232
3 Simple 26 1.8 CV 394 288 220 173 139 114 -
SV+++ 636 467 358 282 229 189 159
24 2 CV 484 350 267 210 169 139 114
SV+++ - 569 435 344 279 230 193
22 2.65 CV - - 426 335 270 222 185
SV+++ - - 652 514 417 344 289
4 Cuatro o más 26 1.8 CV 367 268 204 160 129 106 88
SV+++ 590 436 334 264 214 177 148
24 2 CV 449 326 248 195 157 129 107
SV+++ - 528 406 321 260 215 181
22 2.65 CV - 524 396 311 251 206 172
SV+++ - - 605 480 389 322 270

CV: Carga viva

SV: Succión de viento

*Tablas de referencia. Consultar a su calculista.
+ Las propiedades fueron calculadas para un acero grado 37 (Fb=1560 kg/cm2)
++ Separación máxima entre apoyos considerando una carga concentrada de 100 kg al centro del claro, hasta un claro de 2 m. Claros de dos o más metros, se consideran dos cargas concentradas.
+++ Las cargas admisibles de succión de viento ya están incrementadas en un 33% por ser carga accidental.”
