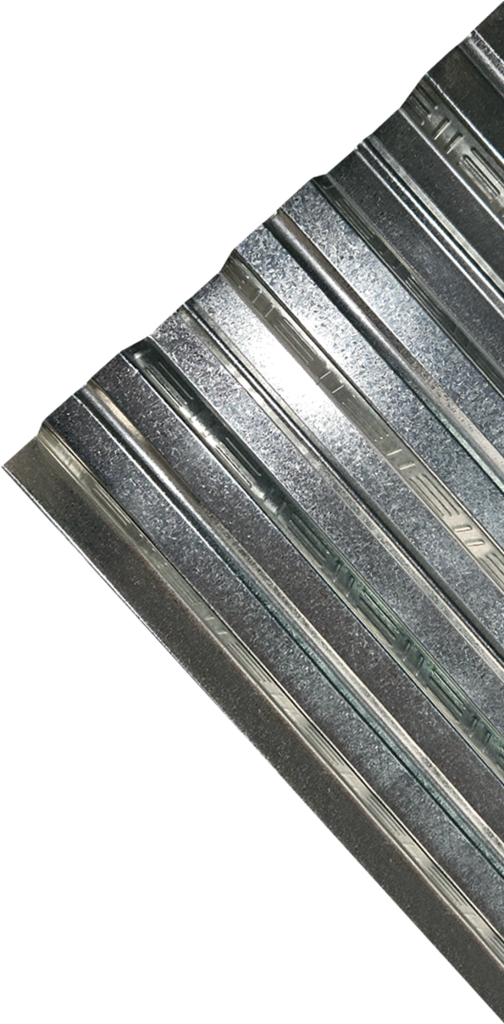

GS Deck 25

Lámina galvanizada estructural para entrepisos

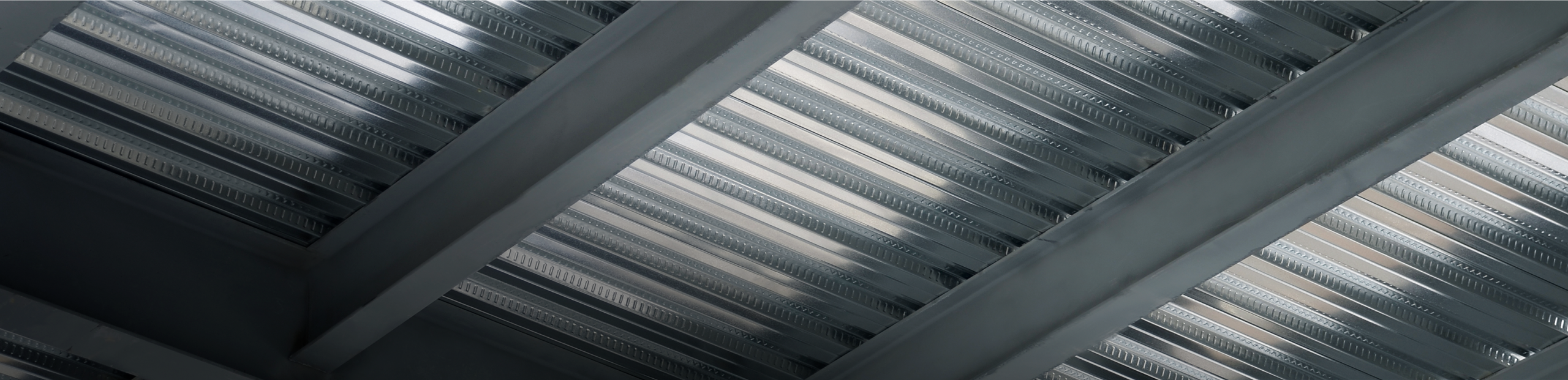

Su diseño asegura una máxima resistencia estructural,

lo mejor para construcciones de entrepisos y techos, en edificios, hospitales, hoteles, estacionamientos, entre otros.

DATOS TÉCNICOS

Disponible en galvanizado, aluminio-zinc y prepintado.
Disponible en largos estándar de 6.10 y 7.32 m.
Para necesidades especiales, se fabrica en largos desde 2.44 hasta 12.20 m.
Se produce en calibres 18 al 24.
EI SDI no acepta calibre 24, para este caso los calibres aceptados son el 18, 20 y 22.

Propiedades de la sección GS Deck 25
Calibre	Peso kg/m2	Ia cm4/m	Sas cm3/m	Saicm3/m
24	5.91	54.3	16.86	17.35
22	8.29	76.15	23.65	24.33
20	9.89	90.66	28.15	28.97
18	13.04	119.48	37.1	38.18

Propiedades de la sección compuesta GS Deck 25
Calibre	t cm	Wac kg/m2	V kg	Iccm4	Scs cm3	Sci cm3
24	5	195	1445	315	92	40
	6	218	1734	410	106	48
	8	264	2312	678	142	71
	10	310	2891	1074	187	101
	12	356	3469	1626	243	139
22	5	197	1445	391	105	51
	6	220	1734	502	121	61
	8	266	2312	804	159	86
	10	312	2891	1238	207	119
	12	358	3469	1834	265	161
20	5	199	1445	445	114	60
	6	222	1734	567	131	71
	8	268	2312	893	171	98
	10	314	2891	1356	220	133
	12	360	3469	1985	279	177
18	5	202	1445	538	127	75
	6	225	1734	678	146	88
	8	271	2312	1049	189	119
	10	317	2891	1564	242	158
	12	363	3469	2253	304	206

Sobrecarga permisible (kg/m2) GS Deck 25
Espesor total de los (cm)	Calibre	1.8	2	2.2	2.4	2.6	2.8	3	3.2	3.4	3.6	3.8	4	4.2	4.4
11.35 (t=5 cm)	24	1346	1053	836	672	543	442	360	292	237	190	151	-	-	-
	22	1408	1248	1116	907	744	614	510	424	353	294	243	200	163	131
	20	1407	1246	1115	1005	909	756	633	532	449	379	320	269	225	188
	18	1404	1243	1112	1002	910	830	761	701	584	492	418	359	310	269
12.35 (t=6 cm)	24	1631	1280	1020	822	668	546	448	367	300	244	197	156	-	-
	22	1706	1514	1352	1101	906	751	625	523	438	367	307	255	211	173
	20	1705	1512	1354	1223	1089	908	763	643	545	462	392	332	280	236
	18	1702	1509	1351	1220	1109	1014	931	847	725	620	527	452	390	340
14.35 (t=8 cm)	24	2305	1951	1567	1274	1047	866	721	601	503	420	350	290	238	194
	22	2302	2046	1833	1597	1321	1102	926	782	662	562	477	404	342	288
	20	2300	2044	1834	1659	1510	1292	1091	926	790	663	563	478	405	341
	18	2298	2041	1831	1656	1507	1380	1270	1174	1014	875	757	657	571	496
16.35 (t=10 cm)	24	2902	2581	2294	1878	1555	1298	1091	921	780	663	563	478	405	341
	22	2900	2579	2316	2097	1884	1582	1338	1138	972	833	716	616	529	455
	20	2898	2577	2314	2095	1910	1751	1530	1307	1122	967	835	723	627	543
	18	2895	2574	2311	2092	1907	1748	1610	1490	1384	1204	1049	915	801	702
18.35 (t=12 cm)	24	3498	3113	2798	2535	2210	1857	1571	1338	1145	983	845	728	627	540
	22	3496	3111	2795	2532	2310	2119	1874	1604	1380	1192	1033	897	781	679
	20	3494	3109	2794	2531	2308	2118	1953	1797	1551	1344	1170	1021	892	781
	18	3491	3106	2791	2528	2305	2115	1950	1805	1678	1564	1417	1244	1094	965

Requieren apuntalamiento temporal al centro del claro (valores sombreados)

Volúmenes de concreto
Espesor de concreto sobre la cresta (cm)	Volumen (m3/m2)
5	0.082
6	0.092
8	0.112
10	0.132
12	0.152

Volúmenes de concreto
Tipo	Longitud (mm)	Diámetro (mm)	Volumen (m3/m2)
Perno con cabeza	51	13	2.2
	64	16	3.4
	76	19	4.9
	90	22	6.8

Área de refuerzo mínimo
Espesor de concreto (cm)	Malla
Espesor de concreto (cm)	tipo	Área (cm2)
5	6 x 6-6/6	1.22
6	6 x 6-6/6	1.22
8	6 x 6-4/4	1.68
10	6 x 6-4/4	1.68
12	6 x 6-3/3	1.97

*Tablas de referencia. Consultar a su calculista. Se consideró concreto con peso volumétrico de 2,300 kg/m3 y f’c=200 kg/cm2 para el cálculo de las propiedades de la sección compuesta. El acero utilizado para la fabricación del perfil es grado 37 (Fy=37 ksi). Esfuerzo máximo de trabajo del acero: 1560 kg/cm2. Máximo claro sin apuntalamiento temporal de acuerdo a las recomendaciones del Steel Deck Institute (SDI) y estando limitado por la deflexión de L/180, sin exceder 19 mm. La sobrecarga mostrada en las tablas está basada en las condiciones de un claro simplemente apoyado, actuando la lámina como refuerzo positivo.
Nota: Valores de capacidad al cortante para concreto f’c=200 kg/cm2.
Nota: El área del refuerzo mínimo por temperatura está basada en ACI-83 para un Fy=5000 kg/cm2.

Nomeclatura

la Momento de inercia de la lámina de acero (cm4/m).
Sas Módulo de sección de la lámina de acero para la fibra superior (cm3/m).
Sai Módulo de sección de la lámina de acero para la fibra inferior (cm3/m).
Wac Peso propio de la lámina de acero y del concreto (kg/m2).
V Cortante (kg).
lc Momento de inercia de la sección compuesta (cm4).
t Espesor de concreto sobre la cresta (cm).
L Separación entre apoyos (m).
Scs Módulo de sección de la sección compuesta para la fibra superior de la losa (cm3).
Sci Módulo de sección de la sección compuesta para la fibra inferior de la losa (cm3).
