GSR 101 / GSR 72

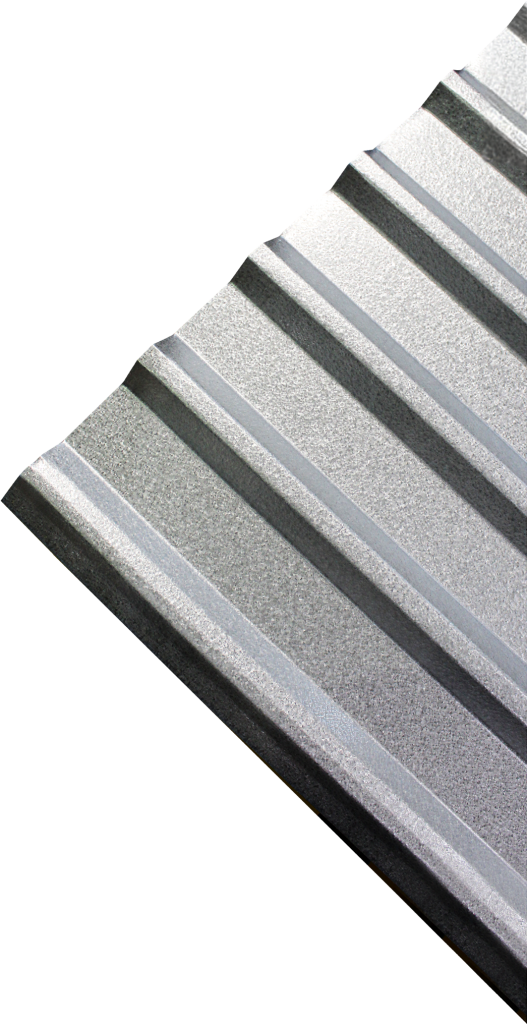

Lámina galvanizada acanalada rectangular

Es la de mayor consumo en el sector

por su fácil instalación, capacidad estructural, poder cubriente y de desagüe, es utilizada en construcciones de edificios grandes, medianos y ligeros, además de ser un excelente sustrato para cubierta compuesta.

DATOS TÉCNICOS

Disponible en galvanizado, aluminio-zinc y prepintado.
Disponible en largo estándar de 3.05, 3.66, 4.27, 5.50, 6.10 y 7.32 m.
Para necesidades especiales, se fabrica en largos desde 1.20 hasta 12.20 m.
GSR 72 se fabrica en calibres del 20 al 32.
GSR 101 se fabrica en calibres del 20 al 28.

Propiedades de la sección+ GSR 72/GSR 101								Acciones permisibles
Calibre	Peso kg/m2	Compresión superior			Compresión inferior			VA MAX kg/m	Reacción máxima
Calibre	Peso kg/m2	I+cm4/m	S+cm3/m	MMAX+kg-m	I-cm4/m	S-cm3/m	MMAX-kg-m	VA MAX kg/m	Apoyo exteriorkg/m	Apoyo interiorkg/m
30	3.39	-	2.9	1.73	26.98	2.02	1.56	24.34	742	147
28	4.12	3.92	3.93	2.41	37.6	2.66	2.11	32.92	1279	208
26	4.89	4.64	4.93	3.07	47.89	3.38	2.73	42.59	1846	279
24	5.64	5.36	5.81	3.65	56.94	4.14	3.25	50.7	2372	359
22	7.91	7.52	8.33	5.34	83.3	6.78	4.9	76.44	3393	680

Capacidad de carga uniforme (kg/m2) GSR 72/GSR 101
Condición de apoyo	Calibre	Claro máximo (metros) ++	Condición de carga	Claro (metros)
Condición de apoyo	Calibre	Claro máximo (metros) ++	Condición de carga	1	1.2	1.4	1.6	1.8	2	2.2
1 simple	30	-	CV	213	147	107	-	-	-	-
	30	-	SV+++	258	179	132	101	80	-	-
	26	1.15	CV	297	205	149	113	-	-	-
	26	1.15	SV+++	350	243	178	137	108	-	-
	22	1.9	CV	378	261	191	145	108	-	-
	22	1.9	SV+++	453	314	231	177	140	113	-
	28	-	CV	-	311	227	172	135	92	-
	28	-	SV+++	539	374	275	210	166	135	111
	24	1.35	CV	-	-	326	248	184	132	97
	24	1.35	SV+++	621	564	414	317	251	203	138

2 Doble	30	-	CV	191	132	96	-	-	-	-
	30	-	SV+++	287	199	146	112	-	-	-
	26	1.45	CV	259	179	130	99	-	-	-
	26	1.45	SV+++	399	277	204	156	123	100	-
	22	2.2	CV	336	232	169	128	100	-	-
	22	2.2	SV+++	508	353	259	199	157	127	105
	28	1.1	CV	-	276	201	153	120	96	-
	28	1.1	SV+++	603	419	308	236	187	151	125
	24	1.7	CV	-	-	304	231	181	145	118
	24	1.7	SV+++	-	578	452	339	268	217	179

3 Triple	30	-	CV	240	166	121	-	-	-	-
	30	-	SV+++	358	249	183	140	-	-	-
	26	1.45	CV	325	224	164	124	-	-	-
	26	1.45	SV+++	500	347	255	195	-	-	-
	22	2.2	CV	-	291	212	161	127	101	-
	22	2.2	SV+++	636	442	324	248	196	159	131
	28	1.1	CV	-	346	253	192	151	121	99
	28	1.1	SV+++	-	525	386	296	233	189	156
	24	1.7	CV	-	-	382	291	228	183	150
	24	1.7	SV+++	-	-	565	424	335	271	224

4 Cuatro o más	30	-	CV	223	154	112	-	-	-	-
	30	-	SV+++	334	232	171	131	-	-	-
	26	1.45	CV	303	209	152	116	-	-	-
	26	1.45	SV+++	463	324	238	182	144	-	-
	22	2.2	CV	395	271	198	150	118	94	-
	22	2.2	SV+++	590	412	303	232	183	148	123
	28	1.1	CV	-	322	235	179	140	112	-
	28	1.1	SV+++	707	487	360	276	218	176	146
	24	1.7	CV	-	-	356	270	212	170	139
	24	1.7	SV+++	-	-	524	396	313	253	209

CV: Carga viva

SV: Succión de viento

*Tablas de referencia. Consultar a su calculista.
+ Las propiedades fueron calculadas para un acero grado 37 (KSI=2330 kg/cm2).
++ Separación máxima entre apoyos considerando una carga concentrada de 100 kg al centro del claro, hasta un claro de 2 m. Claros de dos o más metros, se consideran dos cargas concentradas.
+++ Las cargas admisibles de succión de viento ya están incrementadas en un 33% por ser carga accidental.
