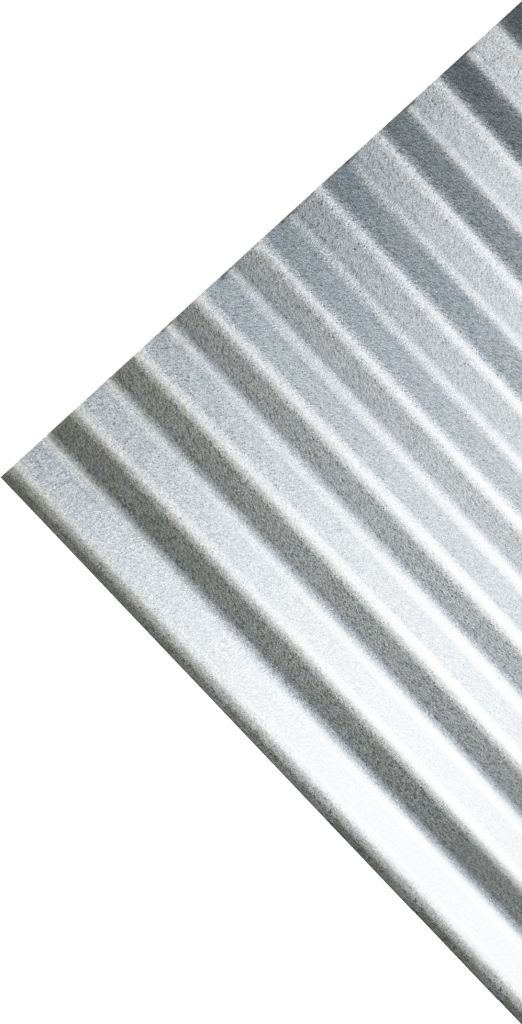

Recomendada para la construcción rural,
comunmente fabricada en calibre 32 SS80 Full Hard lo que la hace más resistente, facilita el transporte y la maniobra por el bajo peso.
DATOS TÉCNICOS
- Disponible en galvanizado, aluminio-zinc grado 80 o FH (Fy=80 ksi).
- Disponible en largo estándar de 2.44, 3.05 y 3.66 m.
- Para necesidades especiales, se fabrica en largos desde 1.20 hasta 12.20 m.
- Se produce en calibres del 28 al 32.
| Propiedades de la sección GSO 30 SS80 Full Hard | ||||
| En 77.8 cm (ancho efectivo) | Superior/Inferior | |||
| Calibre | Peso kg/m | Peso kg/m2 | I cm4/m | S cm3/m |
| 32 | 1.89 | 2.42 | 0.53 | 0.72 |
| 30 | 2.44 | 3.13 | 0.61 | 0.83 |
| 28 | 2.97 | 3.81 | 0.78 | 1.05 |
| Capacidad de carga uniforme (kg/m2) GSO 725/GSO 100 | |||||
| Condición de apoyo | Calibre | Claro máximo (metros) | |||
| 0.5 | 0.75 | 1 | 1.25 | ||
| 1 Simple | 32 | 567 | 166 | 69 | 34 |
| 30 | 653 | 191 | 79 | 39 | |
| 28 | 835 | 245 | 101 | 50 | |
| 2 Doble | 32 | 776 | 237 | 98 | 49 |
| 30 | 894 | 272 | 113 | 56 | |
| 28 | 1131 | 348 | 145 | 72 | |
| 3 Triple | 32 | 980 | 316 | 132 | 66 |
| 30 | 1118 | 364 | 152 | 76 | |
| 28 | 1415 | 465 | 194 | 97 | |
| 4 Cuatro o más | 32 | 908 | 336 | 140 | 71 |
| 30 | 1047 | 386 | 161 | 81 | |
| 28 | 1325 | 494 | 206 | 104 | |
*Tablas de referencia. Consultar a su calculista.
Para las cargas mostradas el límite de deflexión es L/120.
Para obtener las cargas de succión de viento los valores mostrados en las tablas se multiplican por 1.33.
Los valores mostrados en la tabla de cargas vivas no se deben aplicar para usar el producto como cimbra para concreto.
