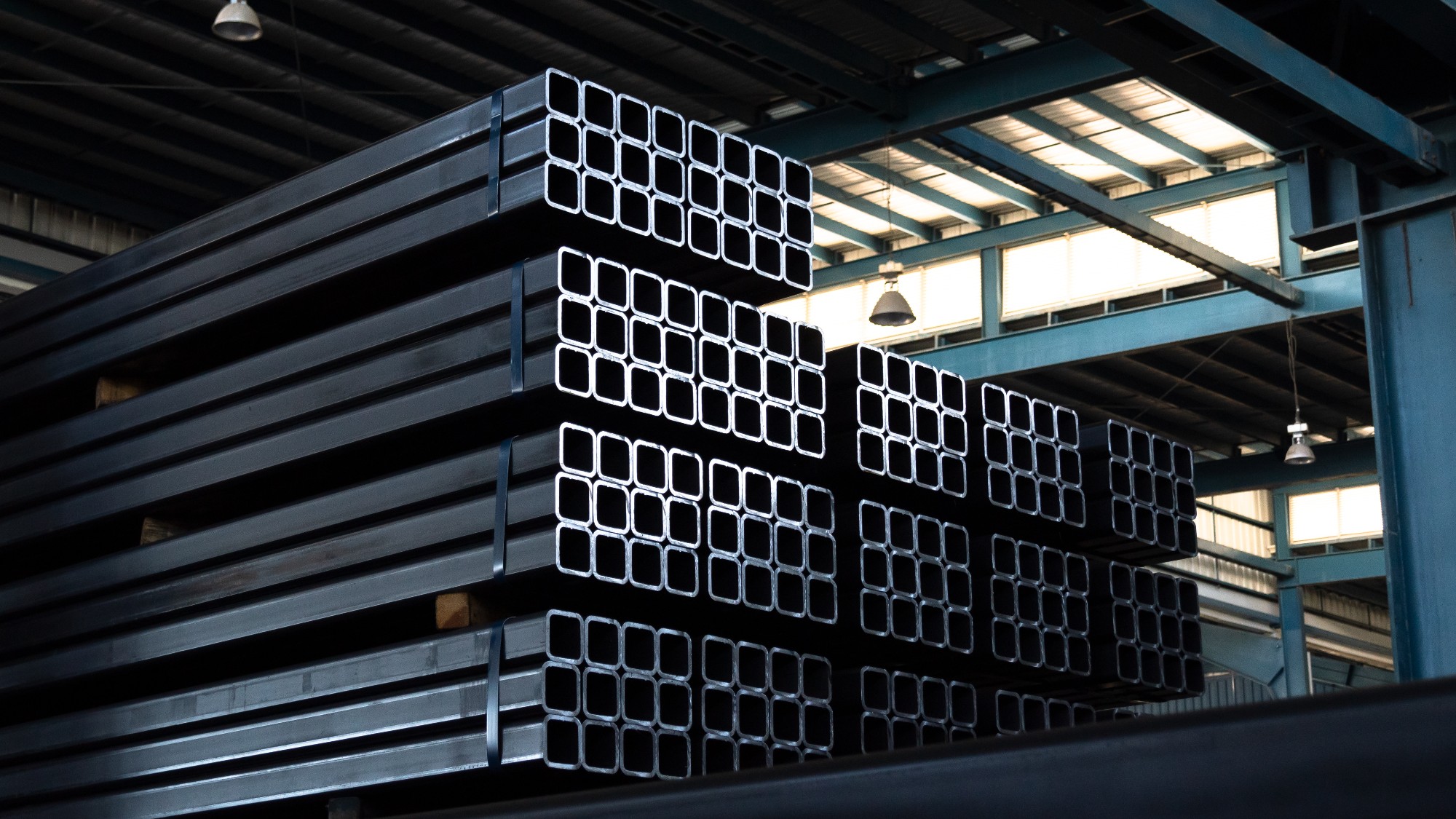

Tuberías estructurales LM-HSS
| Rectangulares LM-HSS | ||||
| Norma “ASTM A500” grados “B” y “C”, largo estándar 12.20 m | ||||
| Medida | Espesor | Peso | ||
| pulg/mm | Calibre | pulg | kg/m | kg/paq 12.20 m |
|
3/4” x 1/2” (19.0 x 12.7) |
3/16 | 0.187 | 17.82 | 217 |
| 1/4 | 0.25 | 23.24 | 284 | |
| 5/16 | 0.312* | 28.39 | 346 | |
| 3/8 | 0.375 | 33.29 | 406 | |
|
8”x 3” 203.2 x 76.2 |
1/8 | 0.125 | 13.59 | 166 |
| 3/16 | 0.187 | 20.14 | 246 | |
| 1/4 | 0.25 | 26.52 | 324 | |
| 5/16 | 0.312 | 32.73 | 400 | |
|
8”x 4” 203.2 x 101.6 |
3/16 | 0.187 | 21.62 | 264 |
| 1/4 | 0.25 | 28.3 | 345 | |
| 5/16 | 0.312 | 34.73 | 424 | |
| 3/8 | 0.375 | 40.89 | 499 | |
| 1/2 | 0.5 | 52.44 | 640 | |
|
8” x 6” 203.2 x 152.4 "10” x 4” 254.0 x 101.6" |
3/16 | 0.187 | 25.42 | 310 |
| 1/4 | 0.25 | 33.36 | 407 | |
| 5/16 | 0.312* | 41.05 | 501 | |
| 3/8 | 0.375 | 48.48 | 591 | |
| 1/2 | 0.5 | 62.57 | 763 | |
|
10” x 6” 254.0 x 152.4 |
3/16 | 0.187 | 29.21 | 356 |
| 1/4 | 0.25 | 38.42 | 469 | |
| 5/16 | 0.312 | 47.38 | 578 | |
| 3/8 | 0.375 | 56.08 | 684 | |
| 1/2 | 0.5 | 72.69 | 887 | |
|
12” x 6” 304.8 x 152.4 |
3/16 | 0.187 | 33 | 403 |
| 1/4 | 0.25 | 43.49 | 531 | |
| 5/16 | 0.312 | 53.72 | 655 | |
| 3/8 | 0.375 | 63.67 | 777 | |
| 1/2 | 0.5 | 82.82 | 1,010 | |
|
12” x 8” 304.8 x 203.2 |
3/16 | 0.187 | 36.8 | 449 |
| 1/4 | 0.25 | 48.55 | 592 | |
| 5/16 | 0.312 | 60.04 | 732 | |
| 3/8 | 0.375 | 71.28 | 870 | |
| 1/2 | 0.5 | 92.94 | 1,134 | |
| Cuadrados LM-HSS | ||||
| Norma “ASTM A500” grados “B” y “C”, largo estándar 12.20 m | ||||
| Medida | Espesor | Peso | ||
| pulg/mm | Calibre | pulg | kg/m | kg/paq 12.20 m |
|
4” 101.6 |
1/8 | 0.125* | 9.61 | 117 |
| 3/16 | 0.187 | 14.02 | 171 | |
| 1/4 | 0.25 | 18.17 | 222 | |
| 5/16 | 0.312 | 22.07 | 269 | |
| 3/8 | 0.375 | 25.7 | 314 | |
|
5” 127.0 |
3/16 | 0.187* | 17.82 | 217 |
| 1/4 | 0.250* | 23.24 | 284 | |
| 5/16 | 0.312* | 28.39 | 346 | |
| 3/8 | 0.375* | 33.29 | 406 | |
|
6” 152.4 |
1/8* | 0.125* | 14.67 | 179 |
| 3/16 | 0.187 | 21.62 | 264 | |
| 1/4 | 0.25 | 28.3 | 345 | |
| 5/16 | 0.312 | 34.73 | 424 | |
| 3/8 | 0.375 | 40.89 | 499 | |
| 1/2 | 0.5 | 52.44 | 640 | |
|
8” 203.2 |
3/16 | 0.187 | 29.11 | 355 |
| 1/4 | 0.25 | 38.42 | 469 | |
| 5/16 | 0.312 | 47.38 | 578 | |
| 3/8 | 0.375 | 56.08 | 684 | |
| 1/2 | 0.5 | 72.69 | 887 | |
|
10” 254.0 |
3/16 | 0.187 | 36.8 | 449 |
| 1/4 | 0.25 | 48.55 | 592 | |
| 5/16 | 0.312 | 60.04 | 732 | |
| 3/8 | 0.375 | 71.28 | 870 | |
| 1/2 | 0.5 | 92.94 | 1,134 | |
| Redondos LM-HSS | |||||
| Norma “ASTM A500” grados “B” y “C”, largo estándar 12.20 m | |||||
| pulg/mm | Calibre | pulg | kg/m | kg/paq 12.20 m | |
| 4” | 4.500” 114.3 | 1/8 | 0.125* | 8.7 | 106 |
| 3/16 | 0.187* | 12.9 | 157 | ||
| 6” | 6.625” 168.3 | 1/8 | 0.125* | 12.93 | 158 |
| 3/16 | 0.187* | 19.25 | 235 | ||
| 1/4 | 0.25 | 24.44 | 298 | ||
| 5/16 | 0.312* | 31.34 | 382 | ||
| 3/8 | 0.375* | 37.27 | 455 | ||
| 1/2 | 0.500* | 48.72 | 594 | ||
| 7” | 7.625” 193.7 | 1/8 | 0.125* | 14.91 | 182 |
| 3/8 | 0.375* | 43.24 | 528 | ||
| 8” | 8.625” 219.1 | 3/16 | 0.187 | 25.24 | 308 |
| 1/4 | 0.25 | 33.3 | 406 | ||
| 5/16 | 0.312 | 41.05 | 501 | ||
| 0.322 | 0.322 | 43.85 | 535 | ||
| 3/8 | 0.375 | 49.21 | 600 | ||
| 1/2 | 0.5 | 64.62 | 788 | ||
| 10” | 10.750” 273.1 | 3/16 | 0.187 | 30.03 | 366 |
| 1/4 | 0.25 | 41.75 | 509 | ||
| 3/8 | 0.375 | 61.89 | 755 | ||
| 1/2 | 0.5 | 81.53 | 955 | ||
| 12” | 12.750” 323.9 | 0.219 | 0.219* | 44.88 | 547 |
| 1/4 | 0.25 | 49.71 | 606 | ||
| 3/8 | 0.375 | 73.82 | 901 | ||
| 1/2 | 0.5 | 97.43 | 1,189 | ||
| Tuberías estructurales rectangulares, cuadradas y redondos | |||
| Propiedades mecánicas del acero | Grado B | Grado C | Grado D |
| Esfuerzo de tensión, mín, psi [MPa] | 58,000 [400] | 62,000 [425] | 58,000 [400] |
| Esfuerzo de cedencia, mín, psi [MPa] | 46,000 [315] | 50,000 [345] | 36,000 [250] |
| Elongación en 2” [50 mm] mín, % | 23 | 21 | 23 |
No nos hacemos responsables por una mala interpretación o variaciones en dichos valores.
Para el cálculo y/o selección de materiales a utilizar, se sugiere a un ingeniero calculista.
Se produce de línea bajo la norma ASTM A500 en grado “B”, a solicitud del cliente se puede producir en grado “C”. El peso por pieza y por paquete es teórico. El peso real puede variar.
Productos sujetos a disponibilidad, consulte existencias con su ejecutivo de ventas.
