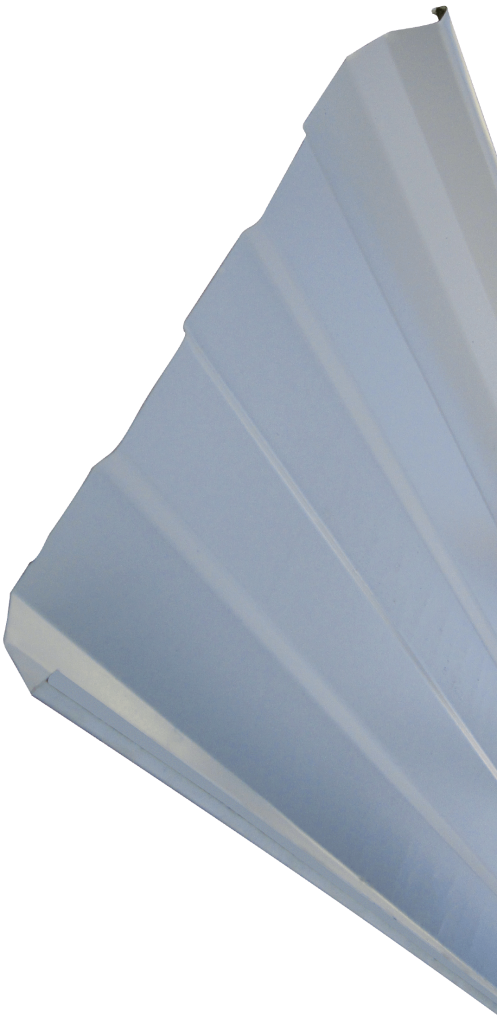

Tradicionalmente utilizada y de gran distribución para la fabricación de techos en naves industriales, es una lámina rolada en obra que proporciona la más alta hermeticidad y no ofrece restricciones en largo, reduce el riesgo de filtraciones hasta en cubiertas de baja pendiente (mínimo 2%) con una alta resistencia estructural.
DATOS TÉCNICOS
- Disponible en galvanizado, aluminio-zinc y prepintado.
- Se produce en calibres del 20 al 26.
- Ofrecemos la cinta 24” para ser procesada en cualquiera de las acanaladoras en obras disponibles en el sector.
| Propiedades con engargolado a 90 grados GSKR 18 | |||||
| Calibre | Peso kg/m2 | Ix+cm4/m | Sx+cm3/m | Ix-cm4/m | Sx-cm3/m |
| 20 | 9.91 | 47.39 | 9.3 | 47.25 | 9.35 |
| 22 | 8.32 | 39.33 | 7.53 | 38.92 | 7.74 |
| 24 | 5.92 | 30.45 | 5.48 | 29.77 | 6.08 |
| 26 | 5.13 | 21.44 | 3.55 | 20.62 | 4.41 |
| Capacidad de carga viva uniforme (kg/m2) GSKR 18 | ||||||||||
| Condición de apoyo | Calibre | Separación máxima (in) | 0.75 | 0.9 | 1.05 | 1.2 | 1.35 | 1.5 | 1.65 | 1.8 |
| 1 Simple | 26 | 1.35 | 660 | 528 | 386 | 293 | 230 | - | - | - |
| 24 | 1.52 | - | - | 596 | 454 | 357 | 288 | - | - | |
| 22 | 1.65 | - | - | - | 621 | 489 | 396 | 327 | - | |
| 20 | 1.8 | - | - | - | - | 606 | 489 | 406 | 337 | |
| 2 Doble | 26 | 1.35 | - | 640 | 474 | 362 | 288 | 230 | - | - |
| 24 | 1.52 | - | - | 650 | 498 | 391 | 318 | - | - | |
| 22 | 1.65 | - | - | - | 630 | 498 | 406 | 332 | - | |
| 20 | 1.8 | - | - | - | - | 606 | 489 | 401 | 337 | |
| 3 Simple | 26 | 1.35 | - | 689 | 547 | 420 | 332 | 269 | - | - |
| 24 | 1.52 | - | - | 757 | 582 | 459 | 371 | - | - | |
| 22 | 1.65 | - | - | - | - | 582 | 469 | 391 | - | |
| 20 | 1.8 | - | - | - | - | - | 572 | 469 | 396 | |
*Tablas de referencia. Consultar a su calculista.
Las propiedades fueron calculadas para un acero grado 37 (Fb=1560 kg/cm2).
Disponible en galvanizado, aluminio-zinc y prepintado grado 37 (ksi=2320 kg/cm2).
Para las cargas mostradas el límite de deflexión es L/20.
Los pesos del rollo para acanalado en obra son aproximadamente de 2 toneladas.
Las cargas admisibles de succión de viento calculadas solo serán válidas si se utilizan los elementos de fijación (clips y tornillos, etc.) adecuados en cuanto a dimensión y suficientes en cuanto a cantidad que provengan de un cálculo de viento dependiendo de la zona geográfica y de la forma del inmueble en cuestión, así mismo se deberán seguir los procedimientos adecuados para su instalación.
Para obtener las cargas de succión de viento los valores mostrados en las tablas se multiplican por 1.33.
Aliacer muestra la información contenida en el presente documento, como ayuda en el uso de sus productos y no se hace responsable del mal uso que se les dé. Se recomienda acudir a la asesoría de un ingeniero especializado.
